フィット･シャトルに、カーサイドタープを装着できるように準備しています。

　２ｍ×２ｍの「パネルＬＩＮＫタープ２００」を予定していましたが、
　２．５ｍ×２．５ｍの「パネルＬＩＮＫタープ２５０」が納品されたので、
　ちょっと、いろいろ、予定変更です。

　キャリアにいつも２．５ｍのバーを出しておくと、格好が悪いので、
　使用時に、２．５ｍまで延長できるような仕組みを製作中です。

　写真は、そこで使うために買ってきた６角穴付ボルト（ＣＡＰ）類です。
　今回は、Ｍ５のものを買ってきました。

　バーをアルミアングルとアルミパイプで作る予定ですので、ステンレスの
　ボルト類を買ってきました。

フィット･シャトルに、２．５ｍ×２．５ｍの「パネルＬＩＮＫタープ２５０」を
装着できるように、使用時に、２．５ｍまで延長できるようなバーを作り、
キャリアに取付けようと考えています。

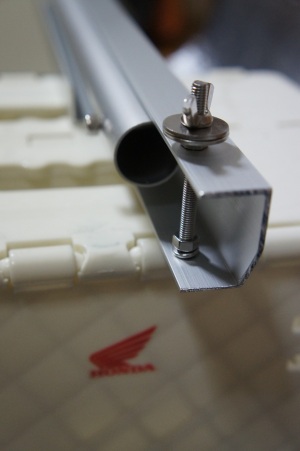

　バー部分は、アルミアングルとアルミパイプで作りました。
　４０×２０のコの字型のアルミアングルとφ２５のアルミパイプを使いました。
　ボルト類は、ステンレス製のＣＡＰ等を使っています。

　アルミアングルの長さは、１，７００ｍｍ、パイプは、１，６００ｍｍです。
　走行時は、パイプをアングル内に納め、タープ設営時は、パイプの
　取付け位置を変えて延ばし、タープの２．５ｍの１辺を固定できるように
　しています。
　設営時に弛めたり締めたりするナットには、ステンレス製の蝶ネジを
　ジョイフル本田で見つけたので、購入し使いました。

　バーになる部分の構造は、だいたい、できました。
　まだ、未塗装ですので、キャリアと同色の黒に塗りたいと思います。
　構造の方、　　次は、キャリアへの固定部分の製作です。
